螺旋給料氣力輸送泵
螺旋給料氣力輸送泵
一、概述：
LGB系列螺旋給料氣力輸送泵，是以羅茨風機為動力氣源的低壓輸送設備。與空壓機為動力氣源的氣力輸送設備相比較可節能40%以上,該設備由于采用變距螺旋、鎖氣套筒及重力閥板設計,鎖氣性能好, 適合較大產量及較遠輸送距離；設備具有體積小,安裝高度低, 運行可靠等特點，適合磨削性較低的粉粒物料輸送。因材質硬度極限原因，不宜輸送磨削性較強和硬度較高的粉粒物料,否則將大大影響設備使用壽命。
二、性能特點：
1、關鍵部件如變距螺旋、鎖氣套筒均采用特殊耐磨材料加工而成,。
2、進料箱主軸端密封, 采用獨特的迷宮槽設計與可調式優質密封填料相結合。大大提高了泵體的耐磨和密封性能,增強了設備的耐用性。
3、安裝高度低, 適合單點排料及連續輸送工況要求。
三、適用物料：
粉煤灰、煤粉、水泥、石灰石、氧化鋁、石油焦、鈦白粉、次氧化鋅、棉粕、白云石、PVC塑料粉、石墨粉、電解石、鋁土、球狀粘土、螢石粉、石英砂、碳酸鈣、炭黑、重晶石、礬土、硼砂、咖啡豆（已焙燒）、小麥、玉米粉、面粉、硫酸鋅、長石、農藥母粉、鋸木粉、玻璃爐料、石膏、氧化鐵、煤矸石、氧化鉛、煤粉、碎玻璃、鑄造型砂、洗衣服、純堿、食鹽、蘇打粉、細砂石、芒硝、硫磺、糖（晶體）、電石、鋅粉、飼料母粉、二氧化鈦、滑石粉、鎳粉、塑粉等眾多粉粒物料。
四、工作原理：
LGB系列螺旋氣力輸送泵, 粉體從卸料口進入螺旋輸送泵, 在變距螺旋的擠壓和強力推動下, 粉體均勻進入流化室, 由于射流及壓差作用, 使粉體以懸浮流快速進入輸送管道, 輸送至受料倉內, 空氣倉頂料氣分離器過濾后排入大氣,粉體在重力作用下落入受料倉內,完成粉體輸送。

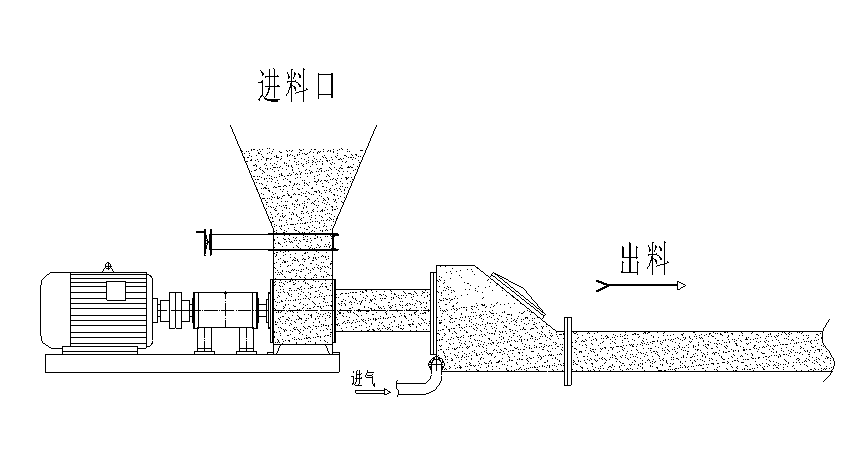

示意圖：
五、性能參數：
1.變距鎖氣螺旋轉速960轉/分
2.輸送距離≤600 m
3.垂直爬高30m
4.粉體比重≤ 2.0 t/ m3
5.粉體細度≥20目
6.含水率≤3%
7.粉體最高瞬時溫度≤250℃
六、設備技術參數：
| 設備型號 | DLB2-80 | DLB5-100 | DLB10-125 | DLB20-150 | DLB30-200 | DLB40-250 | DLB60-300 |
| 輸送能力 (t/h) | 1.5-2.0 | 4.0-5.0 | 8.0-10 | 17-20 | 25-30 | 35-40 | 55 |
| 匹配風量(m3/min) | 4-6 | 8-12 | 11-16 | 16-23 | 23-35 | 35-45 | 50-75 |
| 進氣/出料管道 | DN50/65-80 | DN80/80-125 | DN125/100-150 | DN150/125-175 | DN150/150-200 | DN200/200-250 | DN250/250-300 |
| 管內流速(m/s) | 16一22 | ||||||
| 運行壓力(kpa) | ≤120 | ||||||
| 泵體材質 | 特種耐磨材料 鑄鐵 鑄鋼 不銹鋼 Q235 | ||||||
| 設備功率(kw) | 5.5 | 5.5-7.5 | 7.5-11 | 11月15日 | 18.5-22 | 22-37 | 37-55 |
| 設備重量(kg) | 850 | 1050 | 1050 | 1350 | 1550 | 2000 | 2400 |
